Los pisos irregulares causan problemas estéticos y estructurales en construcciones. Sin una solución efectiva, estos defectos reducen el valor de la propiedad y complican la instalación de acabados.
Un compuesto autonivelante cementicio es un material fluido premezclado a base de cemento que se extiende por sí solo para crear una superficie perfectamente nivelada. Se usa principalmente antes de instalar acabados como vinilo, cerámica o madera, logrando una base plana y resistente en poco tiempo.
En mis 15 años trabajando con materiales para construcción, he visto cómo estos compuestos revolucionaron la industria. Antes necesitábamos días para nivelar manualmente, ahora podemos preparar grandes superficies en horas con resultados superiores. Veamos en detalle qué son estos productos y cómo pueden beneficiar tus proyectos.
¿Cuál es la definición exacta de un compuesto autonivelante cementicio1?
Los problemas de nivelación en pisos generan retrasos y sobrecostos en proyectos. Sin una solución eficiente, los contratistas enfrentan reclamos y retrabajos costosos.
Un compuesto autonivelante cementicio es una mezcla seca de cemento Portland, agregados seleccionados y aditivos químicos que, al mezclarse con agua, produce un mortero altamente fluido capaz de nivelarse por sí mismo. Se puede aplicar en espesores desde 3mm hasta 50mm según la formulación.
El compuesto autonivelante representa uno de los avances más significativos en tecnología de pisos en las últimas décadas. La clave de su funcionamiento está en los aditivos superplastificantes, generalmente basados en éteres de policarboxilato, que proporcionan una fluidez excepcional sin segregación de materiales. El HPMC2 (hidroxipropilmetilcelulosa) juega un papel crucial como agente retenedor de agua y modificador reológico, controlando la velocidad de fraguado y previniéndo el asentamiento.

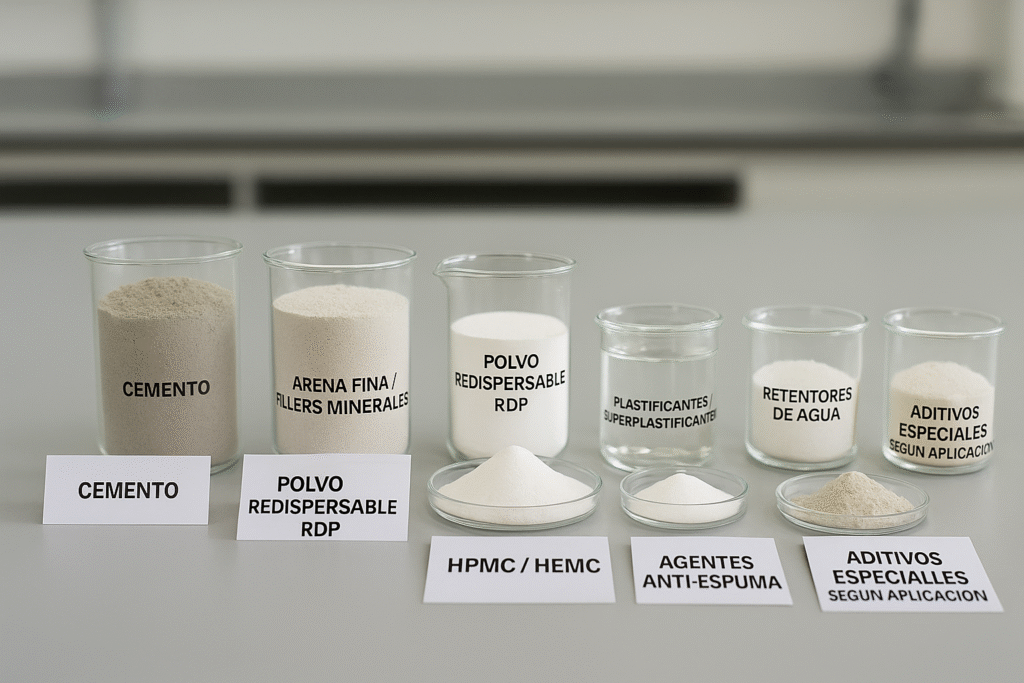

Composición básica:
| Componente | Función |
|---|---|
| Cemento Portland | Base cementicia y resistencia estructural |
| Áridos clasificados | Estructura y volumen |
| HPMC | Retención de agua y control reológico |
| Superplastificantes | Fluidez sin segregación |
| Acelerantes/retardantes | Control del tiempo de fraguado |
| Polímeros redispersables | Mejora de adhesión y flexibilidad |
La formulación precisa determina propiedades como el tiempo de trabajo, velocidad de fraguado y resistencia final. Cada fabricante desarrolla sus propias fórmulas adaptadas a condiciones climáticas específicas y requisitos de rendimiento.
¿Qué ventajas ofrecen los compuestos autonivelantes cementicios frente a métodos tradicionales?
Los métodos tradicionales de nivelación requieren mano de obra especializada y largas esperas. Sin autonivelantes, los proyectos sufren retrasos y variaciones de calidad que afectan los acabados finales.
Los compuestos autonivelantes reducen el tiempo de instalación hasta en un 80% comparado con métodos manuales. Proporcionan una superficie perfectamente plana (tolerancias de ±1mm en 3m), secan rápidamente (transitables en 3-4 horas) y ofrecen alta resistencia a la compresión (>25MPa).
He implementado estos sistemas en cientos de proyectos y puedo confirmar que sus ventajas van más allá de la simple nivelación. El factor económico es determinante: aunque el material pueda parecer más costoso inicialmente, el ahorro en mano de obra, tiempo de proyecto y calidad del resultado final representa una ventaja competitiva significativa.
Ventajas principales:
| Aspecto | Autonivelante | Método tradicional |
|---|---|---|
| Tiempo de instalación | 1 día para 100m² | 3-5 días para 100m² |
| Planimetría | ±1mm en 3m | ±5mm en 3m |
| Mano de obra | 2 personas | 4-5 personas |
| Tiempo de secado | 3-4 horas para tráfico ligero | 24-48 horas |
| Compatibilidad | Compatible con todos los acabados | Limitada con ciertos materiales |
| Resistencia compresión | 25-40 MPa | 15-25 MPa |
Los compuestos modernos también incorporan características ecológicas, como contenido reciclado y baja emisión de VOC, importantes para certificaciones como LEED. Para mercados como Arabia Saudita y EAU, ofrecemos fórmulas especiales con aditivos que resisten altas temperaturas y aceleran el secado en condiciones de humedad extrema.
¿Qué normas regulan la calidad de los compuestos autonivelantes según JC/T 985-2017?
La falta de cumplimiento normativo puede resultar en productos defectuosos y rechazos en obra. Sin conocimiento de estándares internacionales, los fabricantes enfrentan barreras comerciales y reclamaciones.
La norma china JC/T 985-2017 establece requisitos específicos para compuestos autonivelantes: resistencia a compresión mínima de 20MPa, adhesión >1.0MPa, contracción <0.1%, y estabilidad dimensional con variaciones máximas de 1mm en 3m de longitud.
Como fabricante con seis líneas de producción dedicadas a materiales de construcción, seguimos rigurosamente esta norma y otros estándares internacionales equivalentes. La JC/T 985-2017 representa un avance significativo respecto a versiones anteriores, incorporando pruebas más estrictas para retracción y estabilidad dimensional.
Requisitos clave de JC/T 985-2017:
| Parámetro | Requisito Clase A | Requisito Clase B |
|---|---|---|
| Resistencia compresión (28d) | ≥25 MPa | ≥20 MPa |
| Resistencia flexión (28d) | ≥7.0 MPa | ≥5.0 MPa |
| Adhesión (28d) | ≥1.5 MPa | ≥1.0 MPa |
| Contracción lineal | ≤0.08% | ≤0.1% |
| Tiempo de fraguado inicial | ≥30 min | ≥30 min |
| Tiempo de fraguado final | ≤600 min | ≤600 min |
| Fluidez | 140-160mm | 140-160mm |
Esta norma también contempla clasificaciones según el entorno de uso (interiores/exteriores) y cargas de tráfico (residencial/comercial/industrial). Para exportación a países como Arabia Saudita, complementamos los ensayos con pruebas adicionales de resistencia a clima cálido según estándares ASTM y EN.
¿Cuál es la fórmula recomendada para un compuesto autonivelante de alto rendimiento?
Desarrollar una fórmula incorrecta causa problemas de agrietamiento, desprendimiento y nivelación deficiente. Sin los aditivos adecuados, los autonivelantes fallan bajo condiciones de humedad o tráfico pesado.
Una fórmula balanceada para compuestos autonivelantes contiene: 25-30% cemento Portland, 55-65% agregados clasificados, 0.2-0.4% HPMC (Kehao HK-70S), 1-2% polímero redispersable (RDP), 0.1-0.3% retardantes, 0.5-1.0% superplastificantes y otros aditivos específicos según aplicación.
En nuestro laboratorio de I+D, hemos probado más de 100 formulaciones diferentes para crear productos adaptados a diferentes condiciones climáticas. La elección del HPMC adecuado es particularmente importante - recomendamos Kehao HK-70S para aplicaciones estándar y HK-150S para ambientes de secado rápido.
Fórmula detallada recomendada:
| Componente | Porcentaje | Función específica |
|---|---|---|
| Cemento Portland 42.5 | 28% | Base cementicia |
| Arena fina (0.1-0.6mm) | 35% | Estructura y trabajabilidad |
| Carbonato de calcio (malla 400) | 25% | Relleno y economía |
| HPMC Kehao HK-70S | 0.25% | Retención de agua y reología |
| Polímero redispersable (RDP) | 1.5% | Adhesión y flexibilidad |
| Éter de policarboxilato | 0.8% | Fluidificante |
| Retardante (ácido cítrico) | 0.15% | Control de fraguado |
| Acelerante (formiato de calcio) | 0.3% | Compensación del retardo |
| Fibras de polipropileno | 0.1% | Control de fisuras |
| Agente antiespumante | 0.05% | Elimina burbujas de aire |
| Cenizas volantes | 8% | Trabajabilidad y economía |
Para condiciones especiales recomendamos ajustes específicos: en ambientes cálidos (>35°C) aumentar el HPMC2 a 0.35% y el retardante a 0.25%; en condiciones frías (<10°C) reducir el retardante a 0.05% y aumentar el acelerante a 0.5%. Para mayor resistencia al agua, incrementar el polímero redispersable al 2.5%.

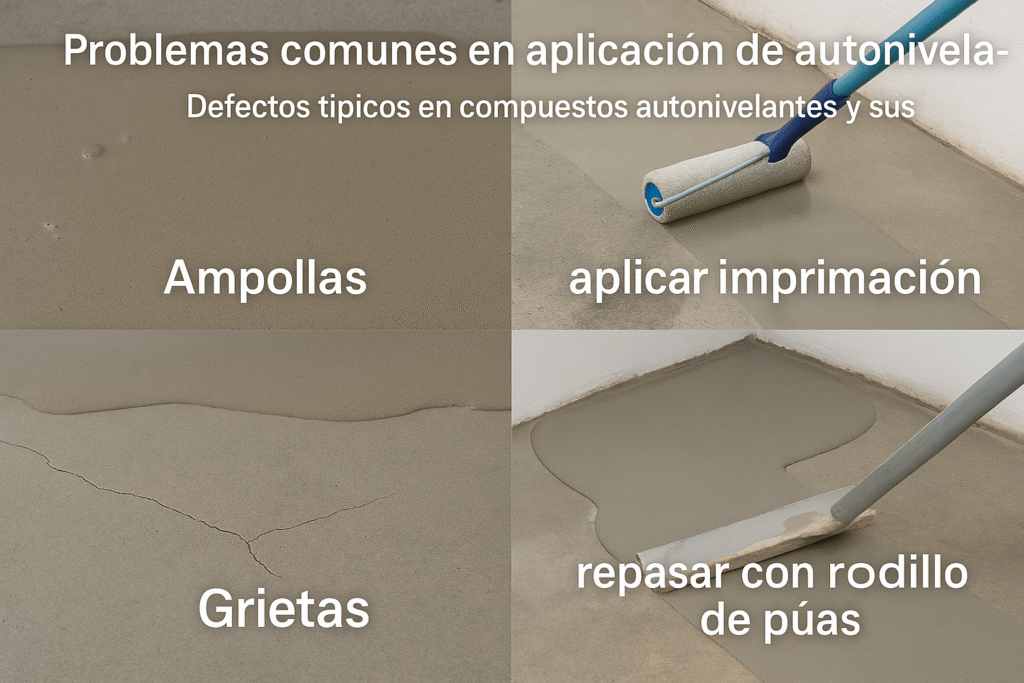

¿Cuáles son los problemas más comunes en la aplicación de compuestos autonivelantes y cómo solucionarlos?
La aplicación incorrecta de autonivelantes causa defectos costosos y retrabajos. Sin conocimiento técnico adecuado, incluso productos de calidad pueden fallar en obra.
Los problemas más frecuentes son: formación de cráteres (por aire atrapado), fisuras (por secado rápido), baja resistencia (por exceso de agua), y deslaminación (por preparación inadecuada del sustrato). Cada problema tiene soluciones específicas relacionadas con la formulación, preparación y técnica de aplicación.
Durante mi carrera atendiendo clientes en Oriente Medio y Asia, he documentado sistemáticamente los problemas más comunes y sus soluciones. El 70% de los fallos no se deben a la calidad del producto sino a errores en la aplicación o preparación del sustrato. La capacitación adecuada del personal es tan importante como la calidad del material.
Problemas comunes y soluciones:
| Problema | Causa | Solución |
|---|---|---|
| Craterización | Aire atrapado o sustrato absorbente | Aplicar imprimación selladora; usar rodillo de púas |
| Fisuras | Secado demasiado rápido | Proteger de corrientes de aire; usar HPMC Kehao HK-100S |
| Deslaminación | Adherencia insuficiente | Preparar sustrato (lijado, granallado); aplicar imprimación adecuada |
| Baja resistencia | Exceso de agua en la mezcla | Respetar dosificación; usar mezclador mecánico calibrado |
| Segregación | Mezcla prolongada; exceso de agua | Limitar tiempo de mezcla; usar HPMC Kehao HK-70S |
| Curado irregular | Espesor variable | Usar zapatos de púas; aplicar con llana calibrada |
Un aspecto crítico es la selección del HPMC adecuado. Para nuestros clientes en Arabia Saudita y EAU, recomendamos específicamente Kehao HK-70S con viscosidad de 70,000 mPa·s, que proporciona excelente retención de agua incluso en condiciones de alta temperatura y baja humedad. Este grado específico también optimiza el balance entre tiempo de trabajo y resistencia al desarrollo temprano.
Conclusión
Los compuestos autonivelantes cementicios representan la solución más eficiente para nivelación de pisos3. Con la formulación correcta y técnicas adecuadas de aplicación, proporcionan resultados superiores en menos tiempo y con mayor rentabilidad.
-
Explore this link to understand the benefits and applications of self-leveling cement compounds in construction. ↩
-
Discover the role of HPMC in construction materials and its impact on water retention and workability. ↩ ↩
-
Learn effective methods for leveling floors in construction projects to avoid aesthetic and structural issues. ↩
